Назначение: Предназначен для преобразования аналогового сигнала термопары в цифровой сигнал и передачу его по интерфейсу USB с дифрактометрами ДРОН1-3.
Вариант исполнения: T03 – без гальванического барьера входе: Т03I – со входным гальваническим барьером.
Краткое описание: Корпус пластиковый в негерметичном исполнении. Подключение USB кабеля через разъем типа B (принтерный тип). Подключение к дифрактометру через разъем зажимного типа. Кнопочный выключатель “Уст0” для контроля дрейфа нуля усилителя. Многооборотный потенциометр для грубой регулировки и кнопочный цифровой потенциометр для плавной регулировки нуля усилителя и компенсации смещения входного сигнала. Питание от USB порта.
Базовые функции:
- преобразование сигнала интенсивности дифрактометра в цифровой формат;
- фильтрация сигнала;
- буферизация и передача данных через USB порт на серверный компьютер;
- многооконная программная оболочка (MDI) реального времени RTViewer для серверного компьютера;
- линейное и нелинейное преобразование в проблемные значения температуры или другие;
- построение графиков температурных и других процессов;
- отображение и зуммирование одного или нескольких графиков в реальном времени;
- многое другое.
Наименование | Значение |
Диапазон входных напряжений, мВ | 1, 10, 100 или другой |
Гальванический барьер на входе усилителя. | |
Основная приведенная погрешность, не более % | ±0,1 |
Макс. допустимое напряжение на входе, В | 40 |
Максимальная частота измерений, кГц | 10 |
Подключение | USB 2.0, RS232 |
Диапазон рабочих температур, °С | от 0 до +40 |
Максимальный потребляемый ток, А | 0,15 |
Габариты, мм | 130x70x25 |
Среднее время наработки на отказ, час. | 10000 |

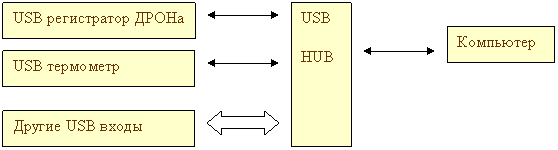

Схема использования при многовходовом подключении:
Базовый комплект поставки: USB –термометр, USB – кабель, технический паспорт, CD c базовым программным обеспечением.
Донецкий физико-технический институт НАН Украины.
Тел.: (062) 342-96-08, (062) 342-90-62, факc: (062) 342-90-18.
Email: BakhmatskyV<собачка>Gmail<точка>com
